Inspection d'ouvrages par drone
Une inspection rapide et complète, sans nacelle ni échafaudage, jusque dans les zones les plus difficiles d’accès.
Une inspection sans contrainte
L’inspection par drone permet d’examiner un ouvrage dans son intégralité sans échafaudage, nacelle ni intervention en hauteur. L’intervention est bien plus rapide que les méthodes traditionnelles, et chaque zone sensible est documentée en haute résolution, y compris les parties inaccessibles depuis le sol.
Les clichés sont ensuite consultables directement sur un modèle 3D navigable : un clic sur le nuage de points affiche la photo détaillée de la zone. Vous parcourez l’inspection comme l’ouvrage lui-même, sans avoir à trier des centaines d’images.
Deux approches complémentaires
Inspection globale sur modèle 3D
L’ouvrage est reconstitué en 3D à partir de photos aériennes. Chaque zone du modèle renvoie à ses clichés haute résolution : un clic sur le nuage de points affiche la photo détaillée correspondante. Vous parcourez l’inspection comme l’ouvrage lui-même, sans trier des centaines d’images, avec la possibilité de mesurer et de localiser précisément chaque désordre.
Inspection ciblée haute résolution
Pour l’examen fin d’une zone précise, le drone balaie automatiquement l’élément selon une grille régulière en prenant une série de clichés zoomés qui se recouvrent. Son téléobjectif permet de travailler à distance de l’ouvrage : le détail reste lisible sans avoir à s’en approcher. Le résultat est une image d’ensemble d’une définition inatteignable en une seule prise de vue, où le moindre détail reste lisible.
Inspecter sans s'approcher
Téléobjectif longue portée
Le Matrice 4E embarque trois optiques, dont un téléobjectif équivalent 168 mm en 48 Mpx. Un défaut de quelques millimètres reste lisible depuis plusieurs dizaines de mètres.
Le drone n’a donc pas besoin de s’approcher d’une structure fragile, d’un câble ou d’une zone sous tension pour la documenter. L’inspection reste possible là où le vent, l’encombrement ou la réglementation interdisent le vol rapproché. Le risque pour l’ouvrage devient nul, et celui pour l’intervenant disparaît.
Vol automatisé par points de passage
Les trajectoires sont programmées à l’avance. Le drone enchaîne seul les points de vue définis, avec le même cadrage et la même distance de prise de vue à chaque cliché.
Sur une ligne de pylônes ou une série d’appuis, une seule intervention couvre ce qui demanderait plusieurs journées d’accès au sol. La mission est enregistrée, elle se rejoue à l’identique lors de la campagne suivante : les clichés sont directement comparables d’une année sur l’autre.
Suivi dans le temps
Chaque inspection constitue un état daté et archivable de l’ouvrage. Une seconde campagne rejoue la mission enregistrée : mêmes points de vue, même distance, même cadrage. Les clichés se superposent et l’évolution devient mesurable au lieu d’être appréciée à l’œil.
Progression d’une fissure, dégradation d’un parement, effet d’un hiver ou d’un épisode de crue. Sur le modèle 3D, les deux campagnes se comparent zone par zone. Vous obtenez un historique objectif, réutilisable des années plus tard, y compris par quelqu’un qui n’était pas présent lors du premier relevé.
Ouvrages d'art
Ponts, viaducs, barrages et murs de soutènement. Le drone accède aux sous-faces, appuis, piles et parements sans installation lourde ni fermeture prolongée de l’ouvrage. Fissures, épaufrures, corrosion ou traces d’infiltration sont documentées en haute résolution, avec un repérage précis de chaque désordre sur le modèle.
Bâtiment & toitures
Toitures, façades, cheminées et points singuliers. Repérage de tuiles déplacées, d’étanchéité dégradée, de fissures ou d’infiltrations, sans intervention en hauteur. Un état visuel complet du bâti pour préparer une réfection, chiffrer un chantier ou lever un doute après un événement climatique.

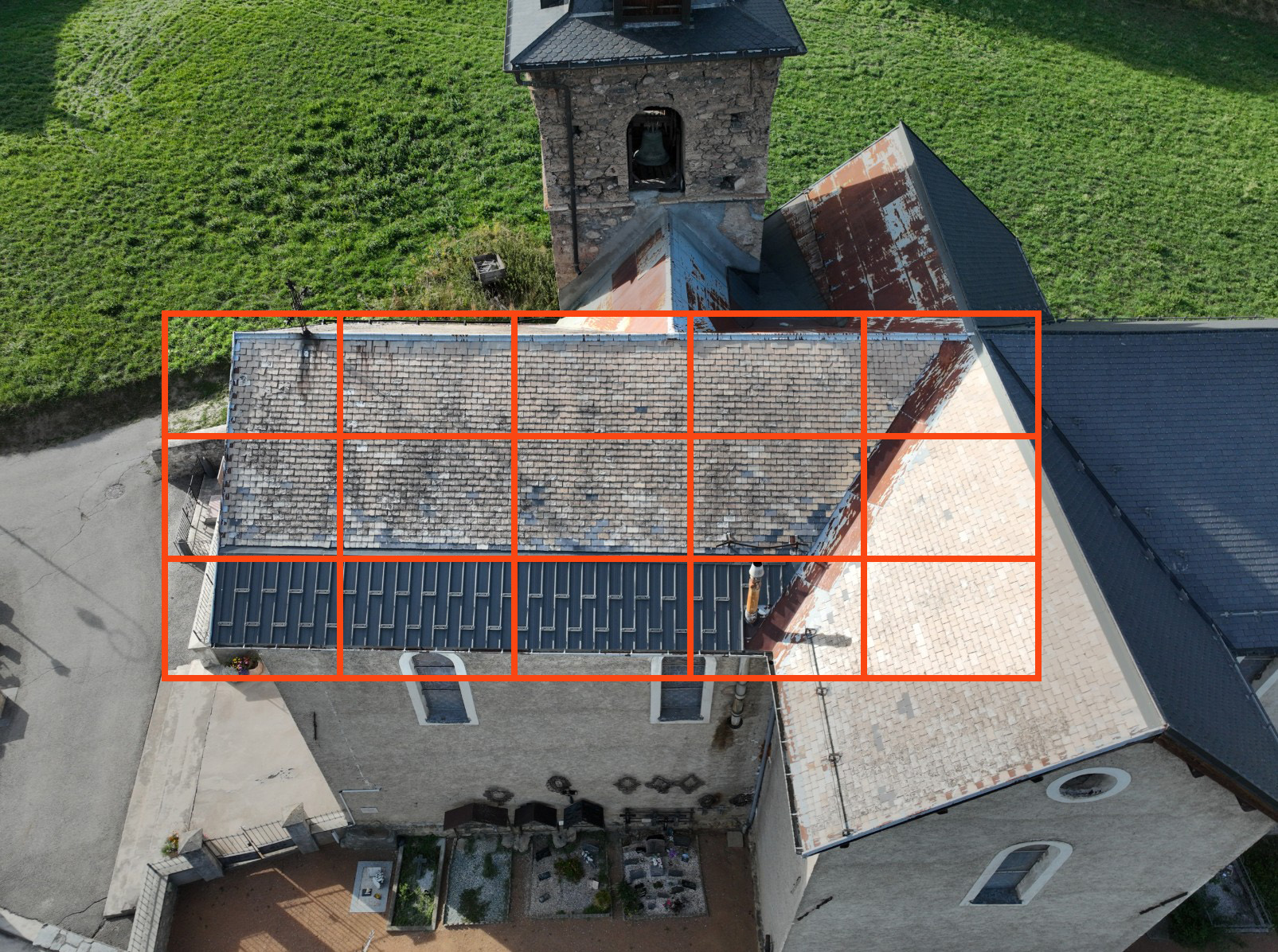

Grille Haute Résolution
Chaque pan de toit est photographié en vue large, un seul clic sur la grille ouvre la vue détaillée de la zone.

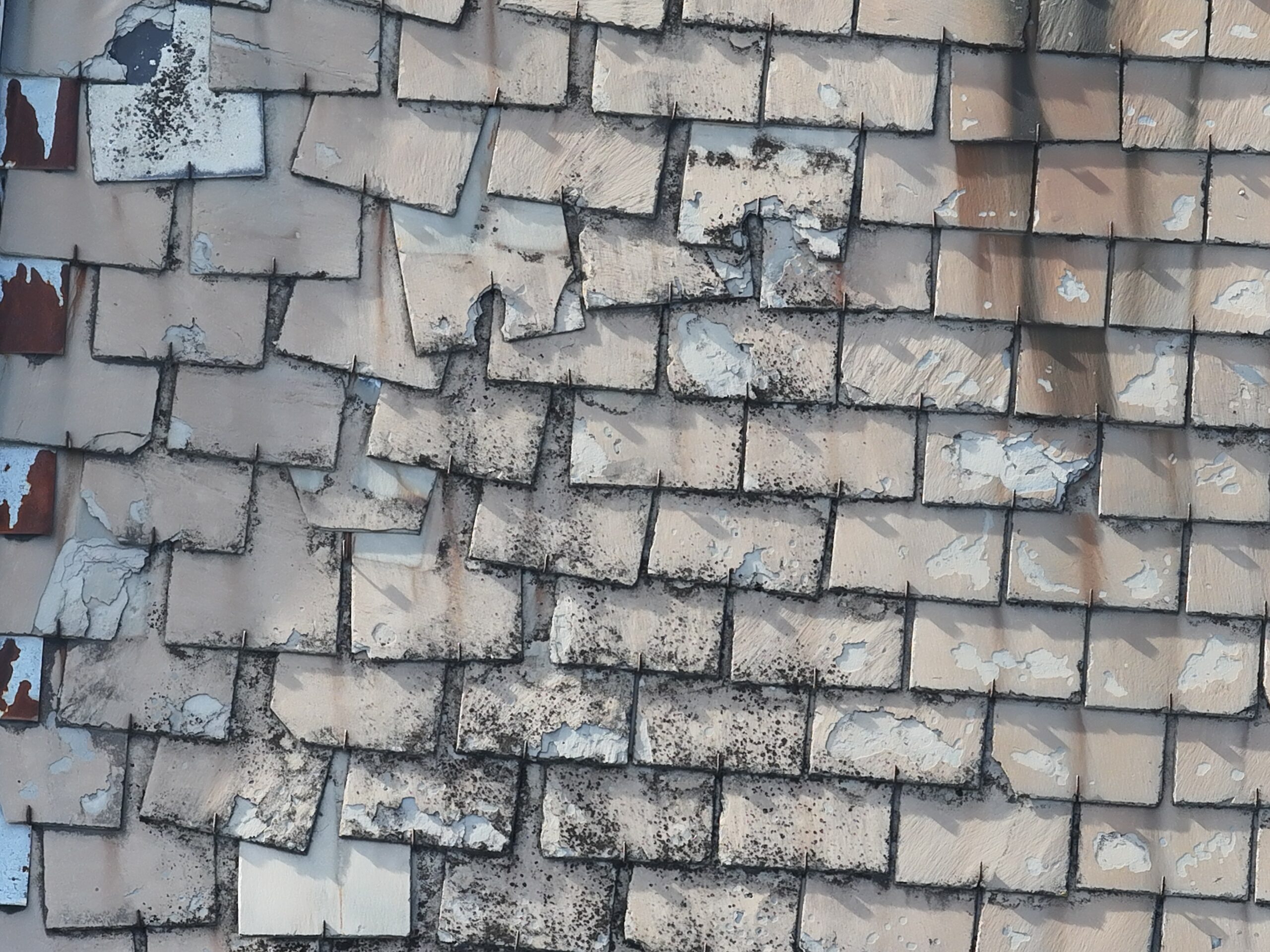

Zoom Spécifique
Un zoom précis sur une zone problématique du toit : tuiles cassées et déplacées.

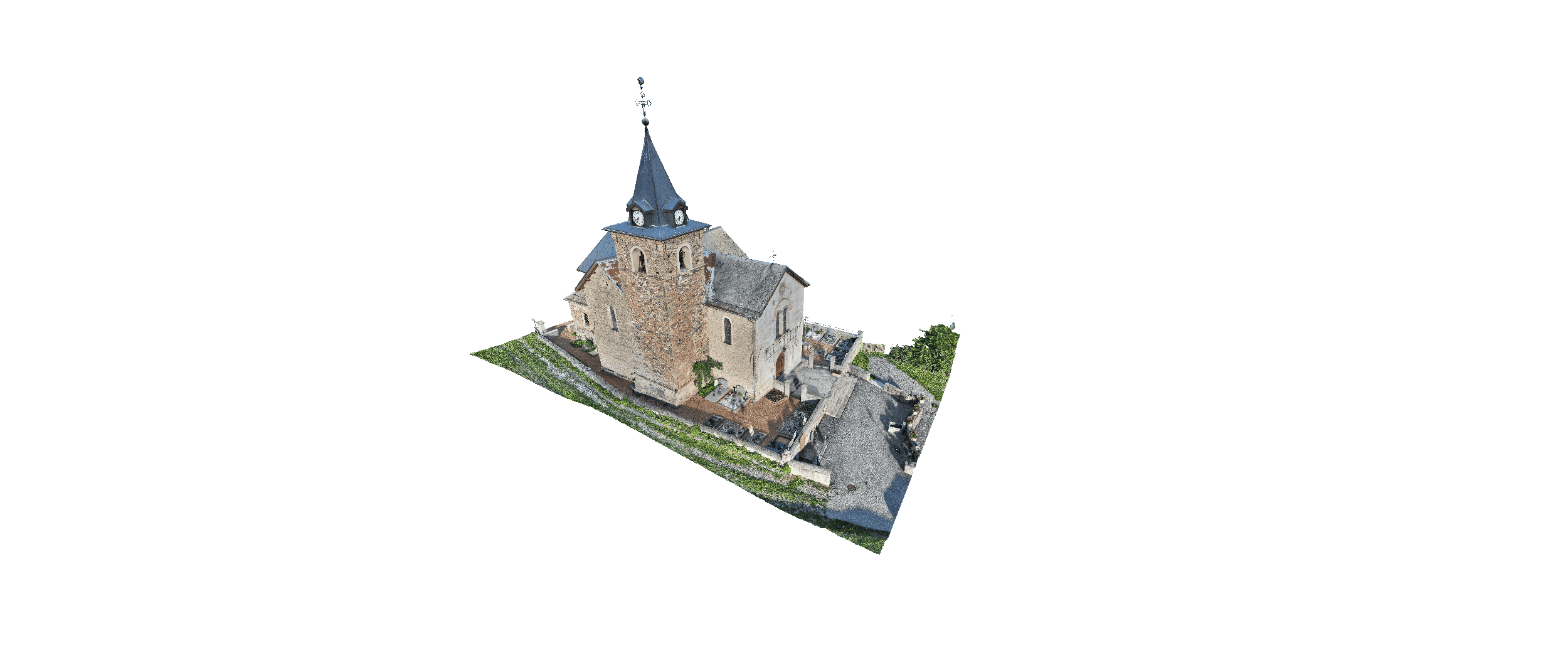

Un modèle 3D navigable
Modèle 3D construit à partir de 3 000 photos : un clic ouvre le détail de n’importe quelle zone, jusqu’aux recoins invisibles depuis le sol.
Compte rendu d'inspection
Chaque élément d’ouvrage est repéré, son état constaté et sa surface mesurée. Le tableau de synthèse renvoie aux photos en annexe, numérotées zone par zone, pour justifier chaque observation.
Sites industriels
Silos, cheminées, châteaux d’eau et structures de grande hauteur. L’inspection se réalise en vol, sans arrêt de production ni mise en sécurité lourde, avec un accès direct aux parties hautes que le sol ne permet pas d’observer.
Réseaux, antennes & pylônes
Antennes relais, pylônes télécom et supports de lignes électriques. Contrôle visuel des structures, fixations et équipements en hauteur, sans nacelle ni grimpeur. Chaque point d’accroche et chaque élément haut est documenté avec une définition permettant d’identifier un défaut ou un début de corrosion.
Pour une étude d’implantation, à partir d’un point GPS et d’une hauteur, un panorama 360 haute résolution est réalisé à la position exacte envisagée : le dégagement et la couverture possible se vérifient avant travaux.

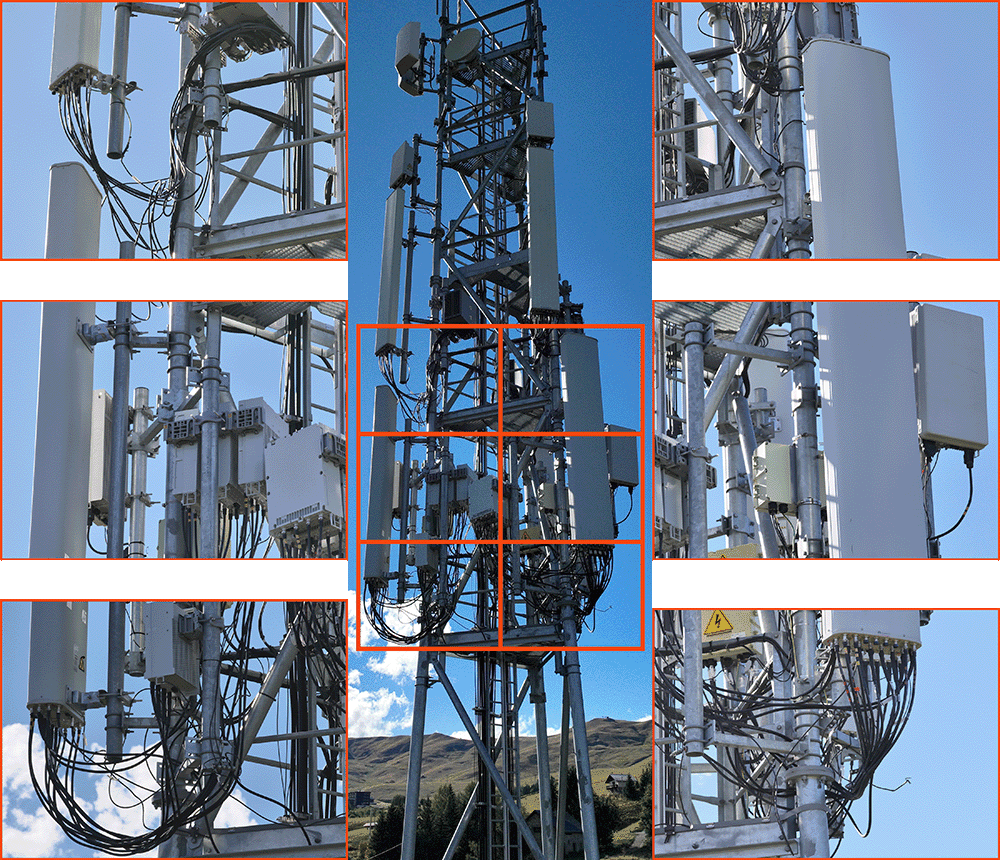

Grille Haute Résolution
Une photo d’ensemble regroupant plusieurs zooms haute résolution : très efficace pour vérifier les branchements et repérer les désordres sur une antenne.

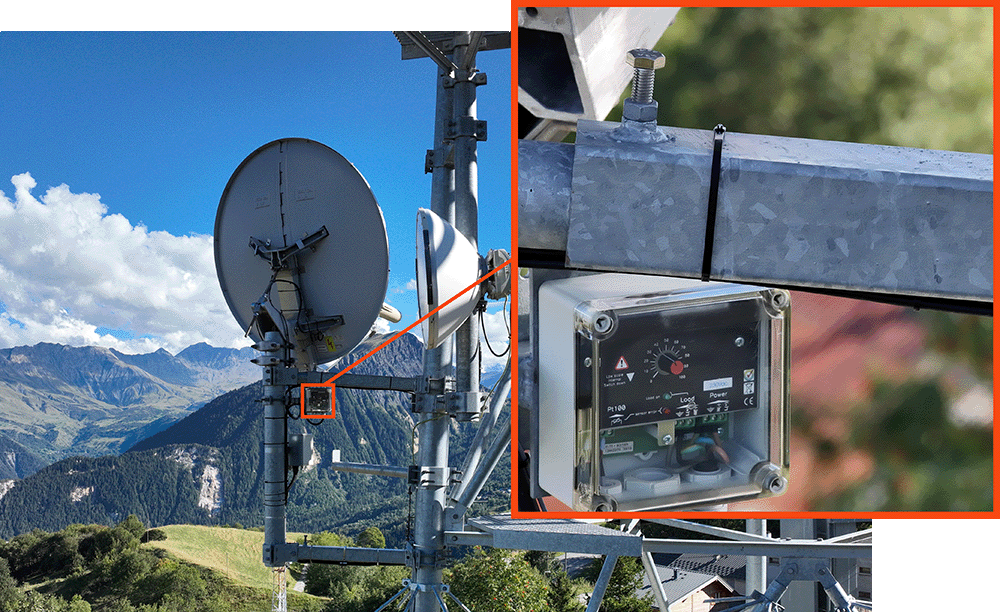

Zoom Spécifique
Sur demande, un zoom spécifique sur un boîtier : les réglages et les moindres détails sont lisibles.
Remontées mécaniques & ouvrages d'altitude
Pylônes de télésièges et de téléphériques, gares, structures d’altitude. Une inspection visuelle détaillée en environnement alpin, sur des ouvrages dispersés et souvent difficiles d’accès, avec la mobilité nécessaire pour couvrir l’ensemble d’une ligne en une intervention.

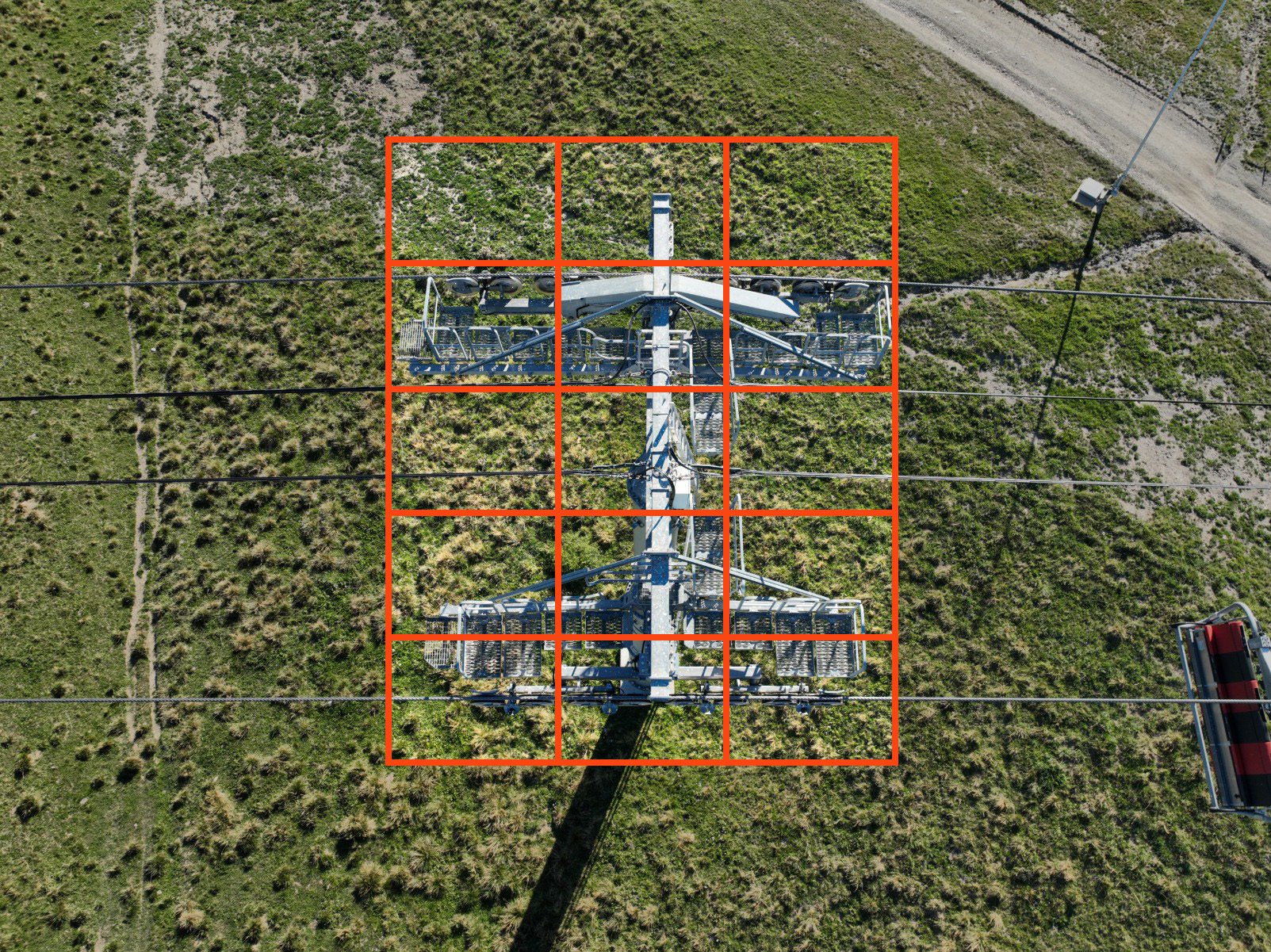

Grille Haute Résolution
Vue du dessus d’un pylône de télésiège débrayable : chaque rectangle est cliquable pour accéder à une vue haute définition de la zone. Avec plusieurs grilles, on inspecte facilement les principales zones de l’ouvrage.

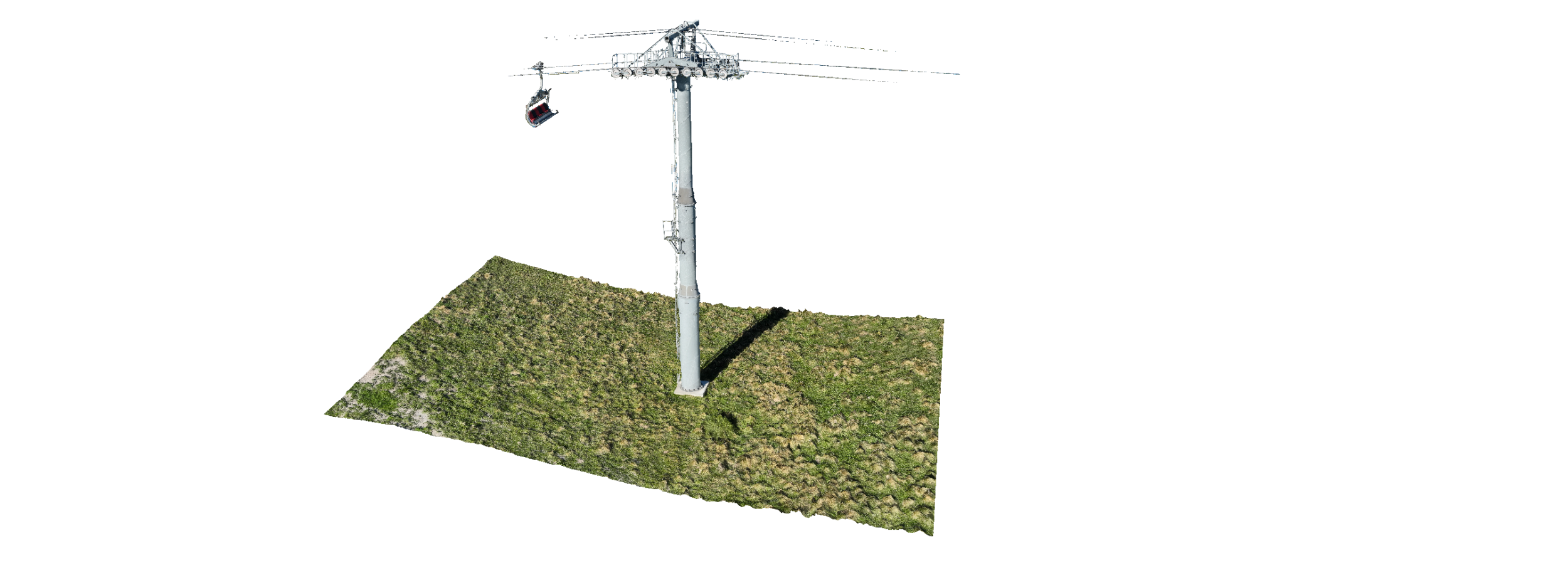

Un modèle 3D navigable
Tournez autour de l’ouvrage et ouvrez la photo détaillée de chaque point : le modèle 3D donne une vue inspectable de la totalité du pylône.

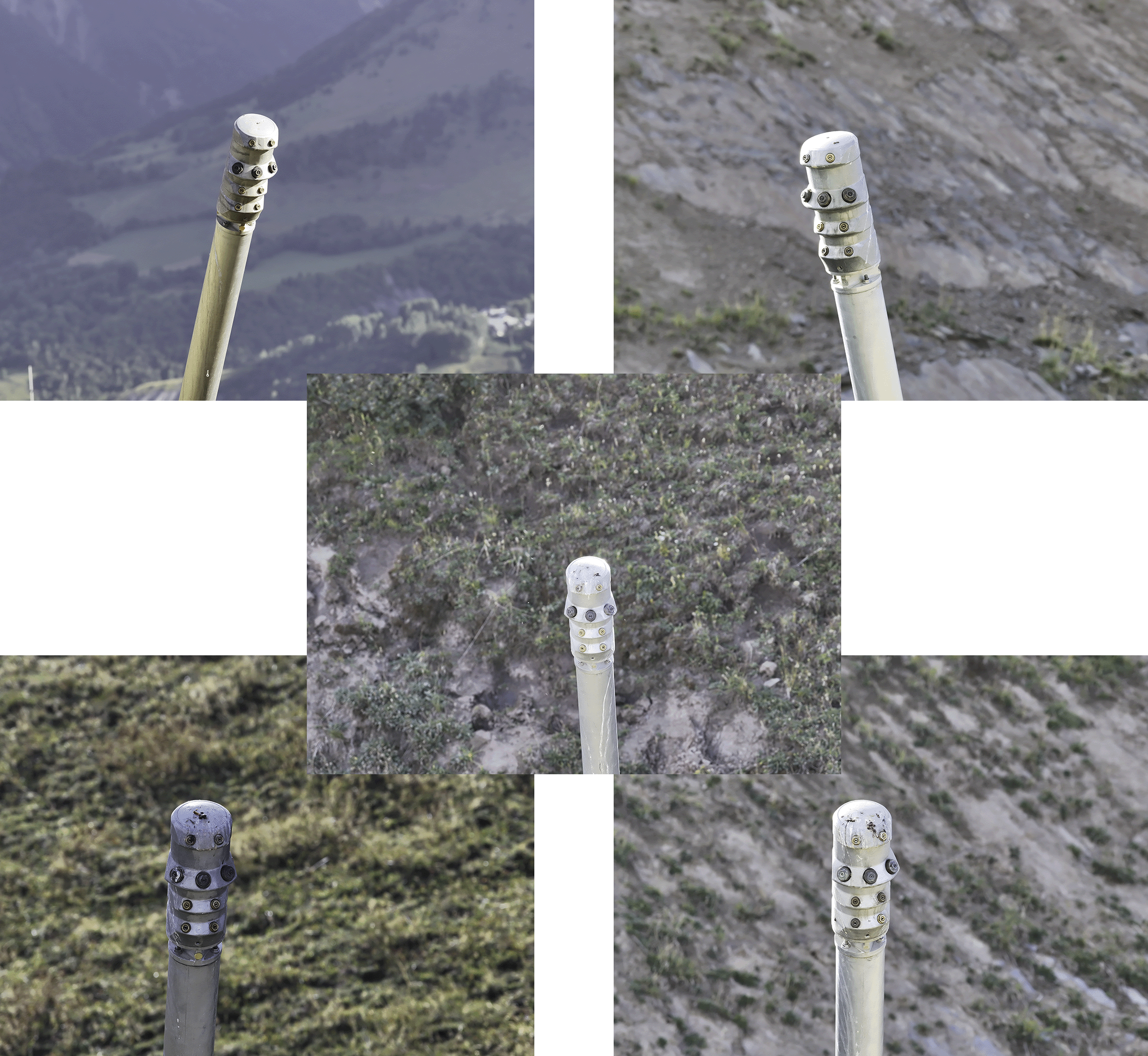

Vol Automatisé & Zoom Ciblé
Chaque tête d’enneigeur photographiée en haute définition via un plan de vol automatisé (waypoint), pour un contrôle précis de l’état du matériel.
